Sag Simulator 제품 설명

Sag Simulator는 정상 전압(Normal Voltage)과 이상 전압(Sag Voltage)을 입력으로 하고,

출력으로 Normal/Sag/Open 상태의 전압 중에 하나를 선택하여 내보내는 장치이다.

Phase, Cycle, Time 등 다양한 조건으로 작동 시간을 설정할 수 있다.

과전류 보호 기능으로 부하 과전류를 순간적으로 차단하여 사고 및 소손을 예방한다.

외부 슬라이닥스나 변압기 또는 인버터 전원소스를 결합하여 Semi-F47 규격 시험이 가능하다.

Sag Simulator 사양

항목	규격	비고
정격 입력전압	단상/삼상 200V~480V	내부 제어전원 TR결선 변경
슬라이닥스(SL) 입력전압	0~510Vac
입력 주파수	48~62Hz
입출력 전류	용량에 의함
Sag 유지 시간	1~2000Cycle(=16.7ms~16.7s) 1ms~20000ms(20s)	싸이클 모드 시간 모드
한 주기 시간	1~2000Cycle(=16.7ms~16.7s) 1ms~20000ms(20s)	싸이클 모드 시간 모드
화면 및 입력 버튼	8x20 Character LCD 4 Push Button
Sync Pulse Output	Amplitude : 0~9V Polarity : Positive	Electrically Isolated Output
사용 온도	주위 온도 15℃~45℃
크기	550x400x200 (30kVA) 716x500x330 (50kVA) 716x500x500 (100kVA) 1050x500x860 (200kVA) 1000x600x1800 (400kVA)

단상 30kW Sag Simulator 구성도

Sag Simulator PC 제어 프로그램

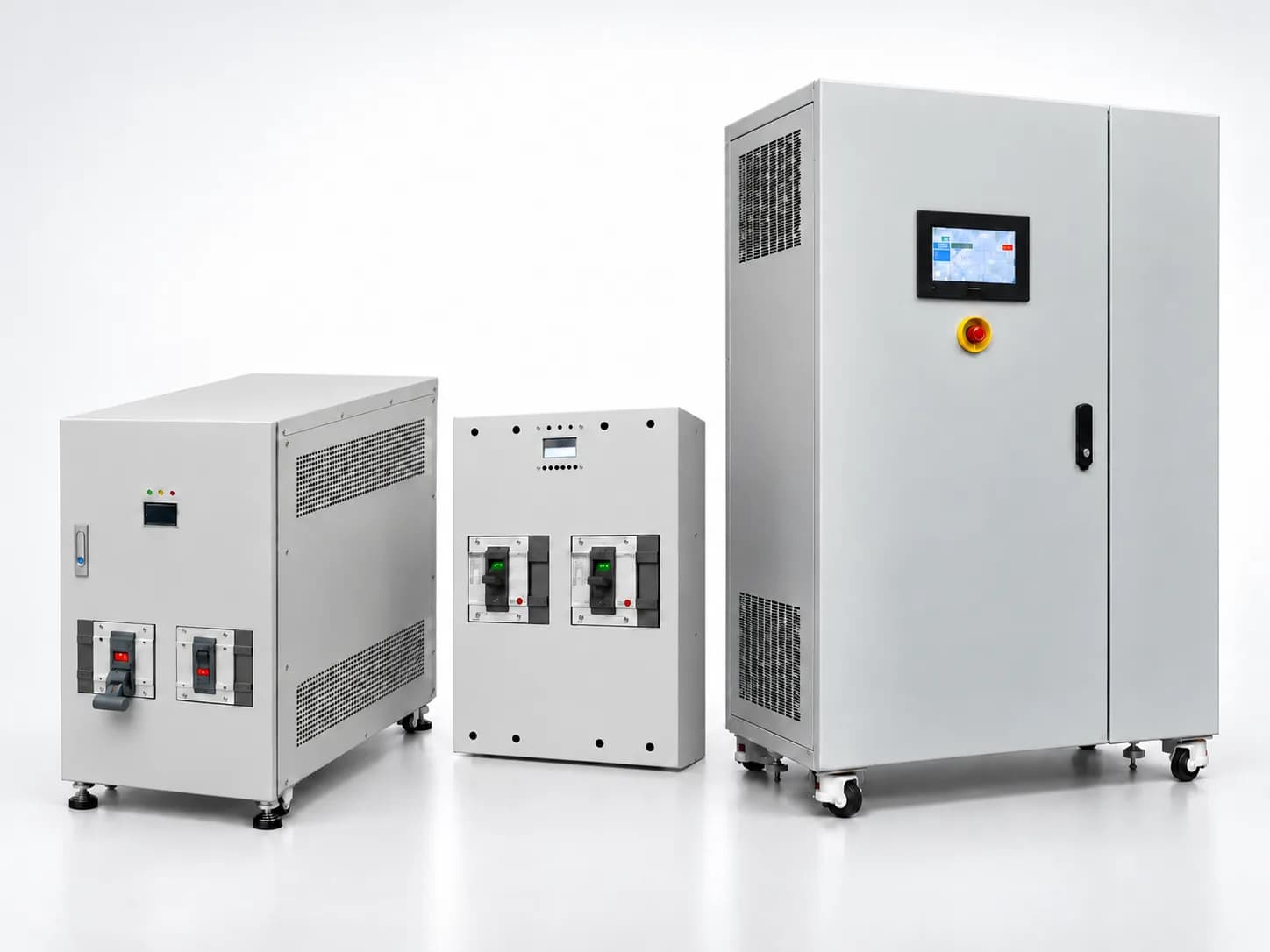

Sag Simulator 100kVA 외형

제어 변수 목록

번호	변수	값(화면 표시)	설명	비고
1	단위	[Ang]	각도모드, 시작 각과 끝 각도를 입력
1	단위	[ms]	시간모드, 시작 각과 유지시간을 입력
2	동작전압	BYPASS	정격전압 유지
		BYP>SAG	정격전압->이상전압
		BYP>OPN	정격전압->오픈상태
		SAG	이상전압 유지
		SAG>BYP	이상전압->정격전압
		SAG>OPN	이상전압->오픈상태
		OPEN	오픈상태 유지
		OPN>BYP	오픈상태->정격전압
		OPN>SAG	오픈상태->이상전압
3	상태	STOP	동작 멈춤
		RDY	RUN키로 동작 가능
		RUN	동작 중
		SAVE	변수 값을 저장 중
		GT_F	Gate Driver Fault
		I_OV	양의 방향 과전류
		I_UN	음의 방향 과전류
		T_ER	온도 과열/저온
		V_NO	정격전압 입력 없음
4	시작각도	0~359’	절체 시작 위상각 (0~359°)
5	끝각도	0~359’	절체 마침 위상각 (0~359°)	각도모드에서 표시
6	절체주기	1~2000cyc	절체 유지 사이클 주기 (1~2000Cycle=16.7ms~16.7s)	각도모드에서 표시
7	반복주기	1~2000cyc	반복 사이클 주기 (1~2000Cycle=16.7ms~16.7s)	각도모드에서 표시
8	절체시간	1~20000ms	절체 유지 시간(1ms~20s)	시간모드에서 표시
9	반복시간	1~20000ms	반복 시간(1ms~20s)	시간모드에서 표시
10	반복횟수	0~1000	반복시간마다 절체를 반복하는 횟수, 0=계속
11	각도증분	A+:360/1~ A+:360/360	360도를 N등분한 값을 증분으로 사용 (7등분, 13등분 등)	각도모드에서 표시
11	각도증분	Ang+: 0’~ Ang+: 359’	입력한 각도를 증분으로 사용 (10도, 90도 등)	시간모드에서 표시
12	동작알림	‘.’ ~ ‘ ‘	CPU가 동작중인 것을 알림 ‘.’과 ‘ ‘공백을 반복해서 표시
