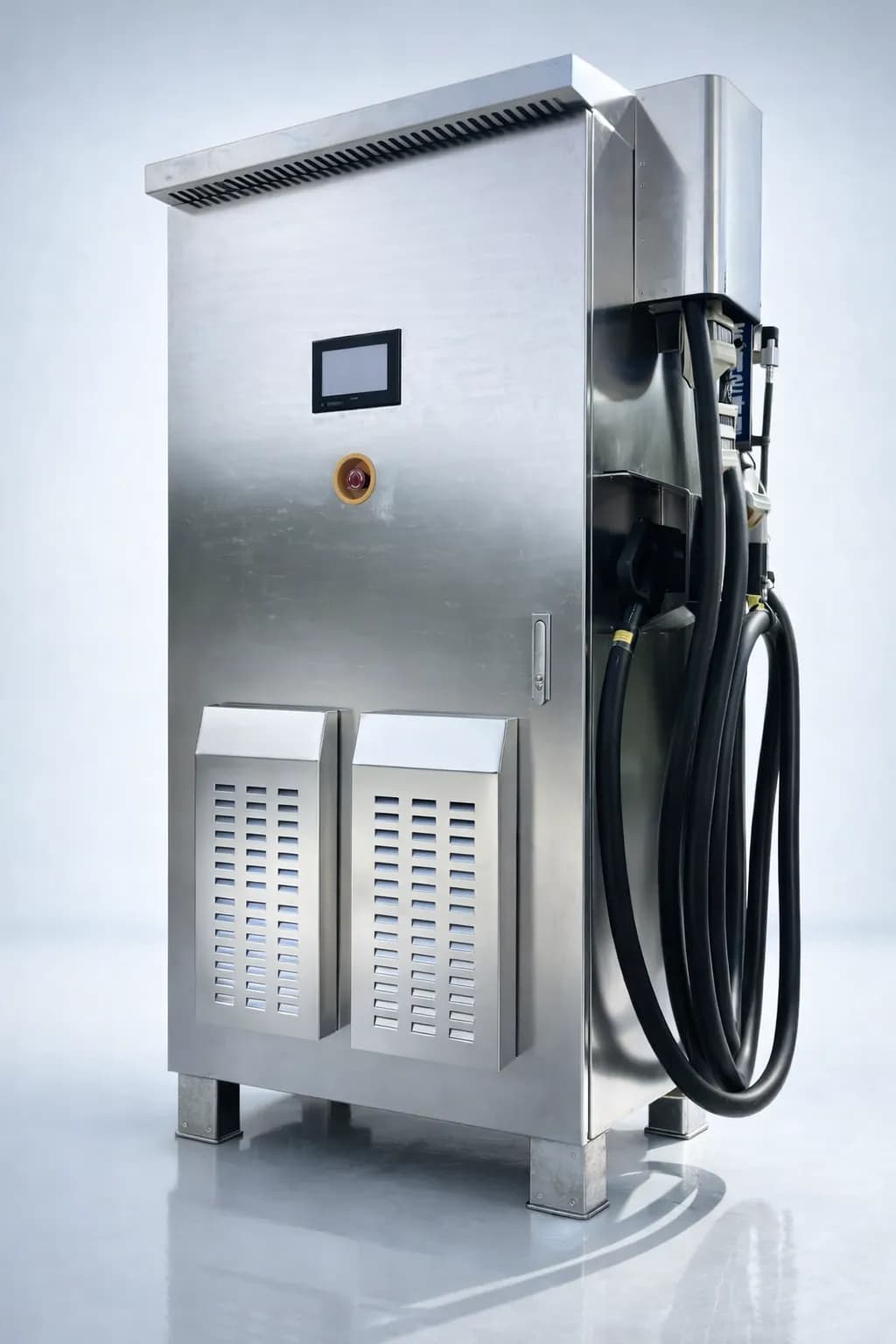

200kW 전력 회생형 옥외형 배터리 충방전기
200kW Outdoor Power Regenerative Bidirectional Battery Charger/Discharger
제품 개요
배터리 용량, 내부저항, 절연저항, 외부단락 시험 기능이 탑재된 고성능 충방전기입니다. 전압, 전류, 온도 데이터를 정밀하게 기록합니다.
주요 기능
- 국내 전기차 충전 포트 규격인 CCS1 케이블 지원
- 온도, 저전압, 과전압의 정지조건 설정
- 시퀀스 충방전 프로파일 운전
- PC 소프트웨어를 통한 충방전기 제어 및 측정데이터 로그 기능
- 2채널 전압/전류 및 14Ch 온도 기록
- 재사용 배터리 시험 규격(KC 10031) 시험 가능
기술 사양
| 제품명 | 전력 회생형 양방향 배터리 충방전기 | ||
| 주요기능 | 배터리 충방전 시험, 7인치 터치 LCD 제어, CAN 통신(2채널)을 통한 외부 PC 및 BMS 연동, 데이터 기록 및 보호 동작(OTP, OCP, OVP/UVP) | ||
| 입력 | 전압 3상 3선+접지, 선간 440Vac ± 10% (396~484Vac) 전류 262.4Aac ± 10% (236~289Aac) 주파수 50[Hz] ± 3[Hz] 또는 60[Hz] ± 3[Hz] 전력 210kW | ||
| 출력 | 채널 사양서 내 미표기 (CAN 2채널 및 입출력 접점 지원) 전압 600~1000Vdc 전류 200~333Adc 전력 200kW 제어모드 CC, CV, CP (정전류, 정전압, 정전력) | ||
| 효율 | 95% 이상 | ||
| 냉각방식 | 강제 공냉식 (냉각팬) | ||
| 절연 | 저주파 변압기 방식 | ||
| 인터페이스 | 디스플레이 7인치 터치 LCD 통신 CAN 통신 2채널 (외부 PC 프로그램, BMS 통신) 입출력 Digital Input 4ch, Digital Output 4ch (Emergency Input etc.) | ||
| 안전 및 환경 | 보호동작 Over Temperature, Over Current, Over/Under Voltage 배터리 연결 커넥터 협의 필요 동작 주위 온도 0~40°C, 10~90%RH, Non Condensing | ||
| 크기 및 무게 | 1000W, 850D, 1950H (너비W, 깊이D, 높이H), 1500kg 이내 | ||
